DIY v1

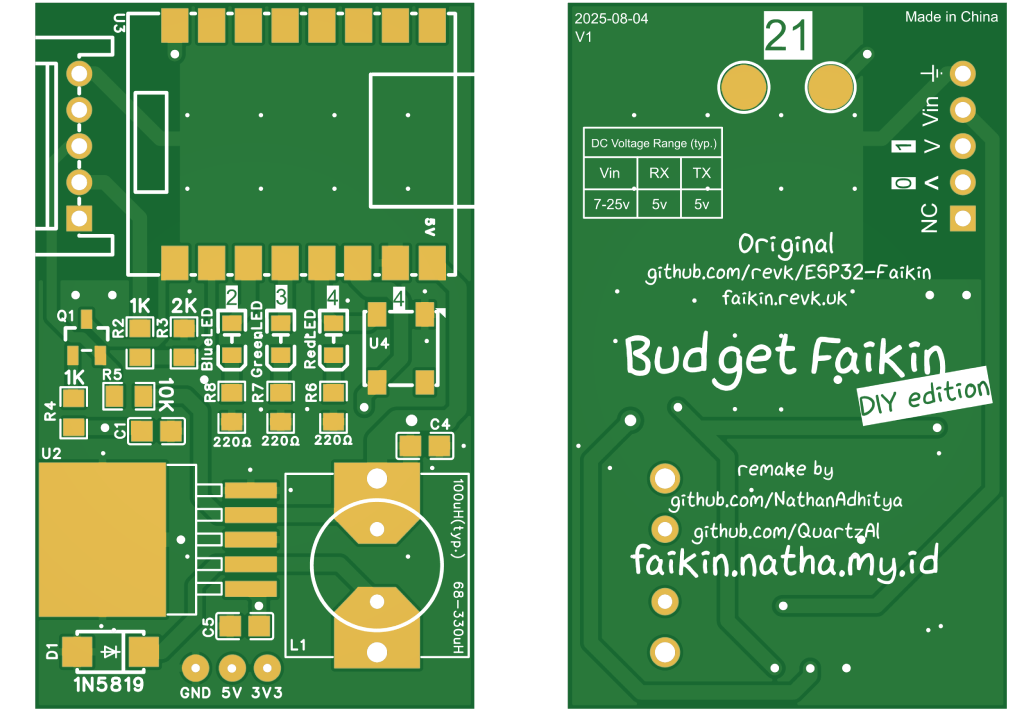

Papan PCB DIY v1 dirancang untuk penggemar DIY dan pembuat. Papan ini dirancang dengan dasar ESP32-C3 SuperMini yang terjangkau, yang umumnya tersedia dengan harga di bawah 35rb rupiah melalui berbagai toko online. Papan ini memerlukan perakitan manual dan cocok untuk penyolderan tangan.
Papan ini mengeluarkan logika 5V secara default.
Spesifikasi
- Voltase input (Vin): 5V-24V
- Voltase RX/TX: 5V
- Ukuran PCB: 49mm x 30mm ± 1mm
- Tipe firmware: Faikin-C3
Flashing
Contoh (asumsi serial port Anda berada pada COM11) dengan esptool:
esptool -p COM11 write_flash 0x0 .\Faikin-C3-bootloader.bin 0x8000 partition-table.bin 0xd000 ota_data_initial.bin 0x10000 .\Faikin-C3.bin
Secara alternatif, Anda dapat menggunakan Adafruit WebSerial ESPTool untuk melakukan flashing.
Firmware bisa didapatkan pada release firmware Faikin.
Pinout
| Pin | Fungsi | Catatan |
|---|---|---|
| 21 | Reset | Setting: factorygpio |
| 0 | TX | Setting: tx |
| 1 | RX | Setting: rx |
| 2 | Blue LED | Setting: blink1 (if individual LEDs) |
| 3 | Green LED | Setting: blink2 (if individual LEDs) |
| 4 | Red LED / WS2812 | Setting: blink3 (if individual LEDs) or Setting: blink1, blink2, blink3 (if WS2812) |
BOM
Komponen Utama
- 1x ESP32-C3 SuperMini
- 1x JST S5B-EH (optional) / 5-pin 90 degree 2.54mm headers (U5)
- 2x 1KΩ 0805 SMD Resistor (R2, R4)
- 1x 2KΩ 0805 SMD Resistor (R3)
- 1x 10KΩ 0805 SMD Resistor (R5)
- 1x SOT-23 NPN Transistor (recommended: 2N3904) (Q1)
- 1x SMD/TH Inductor (68-330uH) (see footprint) (L1)
- 1x 1N5819 (D1)
- 1x LM2596S-5.0 (U2)
- 3x 10uF 0805 SMD Capacitor (C1, C4, C5)
- Komponen sesuai rute yang dipilih (LED terpisah atau WS2812)
Rute LED Terpisah
- 3x 220Ω 0805 SMD Resistor (R6, R7, R8)
- 1x 0805 Red LED
- 1x 0805 Green LED
- 1x 0805 Blue LED
Rute WS2812
- 1x WS2812B SMD5050 LED (U4)
Permasalahan yang diketahui
- Pin TX/RX terbalik pada silkscreen, silahkan mengikuti panduan pinout pada dokumentasi ini.
- Hardware support 5V-24V di Vin maupun pada silkscreen tertulis 7V-24V.
