Prebuilt rev3

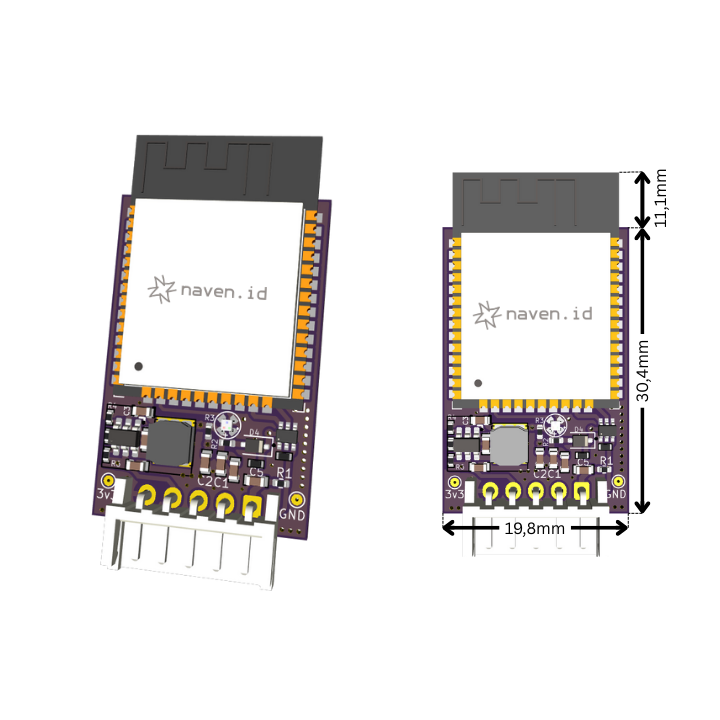

Papan PCB rev3 dibuat berdasarkan desain Faikin original, dengan ESP32-S3 diganti dengan ESP32-WROOM-32(D) untuk ketersediaan lokal dan biaya.
Spesifikasi
- Voltase input (Vin): 5V-24V
- Voltase RX/TX: 5V
- Ukuran PCB: 20.5mm x 31.5mm ± 1mm
- Ukuran produk (dengan konektor dan ESP32): 41.3mm x 20.5mm ± 1mm
- Tipe firmware: Faikin-S1 (ESP32-WROOM-32D) atau Faikin-S1-V1 (ESP32-WROOM-32)
Pinout
| Pin | Fungsi | Catatan |
|---|---|---|
| 13 | LED | Setting: blink1, blink2, and blink3 |
| -15 | RX | Setting: rx |
| -2 | TX | Setting: tx |
| 21 | Reset | Setting: factorygpio |
Permasalahan yang diketahui
Belum ada.
